隨著低空經濟的蓬勃興起，無人機在物流配送、電力巡檢、農業植保等領域的應用愈發廣泛，其抗風性能直接決定作業安全與任務成功率。GB 42590-2023標準明確要求，民用無人機必須通過抗風飛行性能試驗方可上市，這使得無人機風墻實驗室成為保障產業高質量發展的核心基礎設施。本文基于CNAS認可準則及行業核心標準，從前期規劃、核心硬件建設、管理體系構建、認可申請與持續改進四大維度，系統拆解無人機風墻實驗室的建設路徑。
一、前期規劃：錨定合規性與技術定位雙基礎
實驗室建設的首要前提是明確合規邊界與技術方向，避免盲目投入導致的資源浪費或資質缺失，這一階段需重點落實法律資質定位與標準體系適配兩大核心任務。
（一）法律資質與業務定位
實驗室建設需首先滿足CNAS-CL01:2018《檢測和校準實驗室能力認可準則》對法律地位的要求，需提供獨立法人資格證明或法人證明，確保檢測活動的合法性與獨立性。業務定位應遵循“專項突破+多維拓展"的原則，初期建議聚焦0.25kg-150kg旋翼類無人機抗風性能測試（依據GB/T 38930-2020標準），覆蓋持續風、陣風、垂直切變風等核心測試場景；后期可逐步拓展至環境適應性、電磁兼容等關聯項目，參考北川無人機綜合測試基地“全鏈協同"的建設經驗，形成全流程測試服務能力。
（二）標準體系構建
需建立“基礎準則+專項標準"的雙層技術支撐體系：核心層面遵循CNAS-CL01:2018及ISO/IEC 17025國際標準，確保管理體系的規范性；技術層面嚴格對標GB/T 38930-2020《民用輕小型無人機系統抗風性要求及試驗方法》、GB/T 38058-2019《民用多旋翼無人機系統試驗方法》、DL/T 1578《架空電力線路多旋翼無人機巡檢系統》等專項標準。針對高原風場模擬等特殊測試需求，需制定非標方法并履行CNAS備案程序，通過數值仿真與現場驗證雙重手段確保方法科學性，可借鑒NASA風洞壁干擾修正系統的驗證邏輯。
二、核心硬件建設：打造精準可控的測試環境
硬件系統是實驗室功能實現的核心載體，需圍繞“風場精準模擬、測試安全可控、數據精準采集"三大目標，重點推進風墻測試系統選型、場地規劃與安全保障體系建設。
（一）風墻測試系統選型與配置

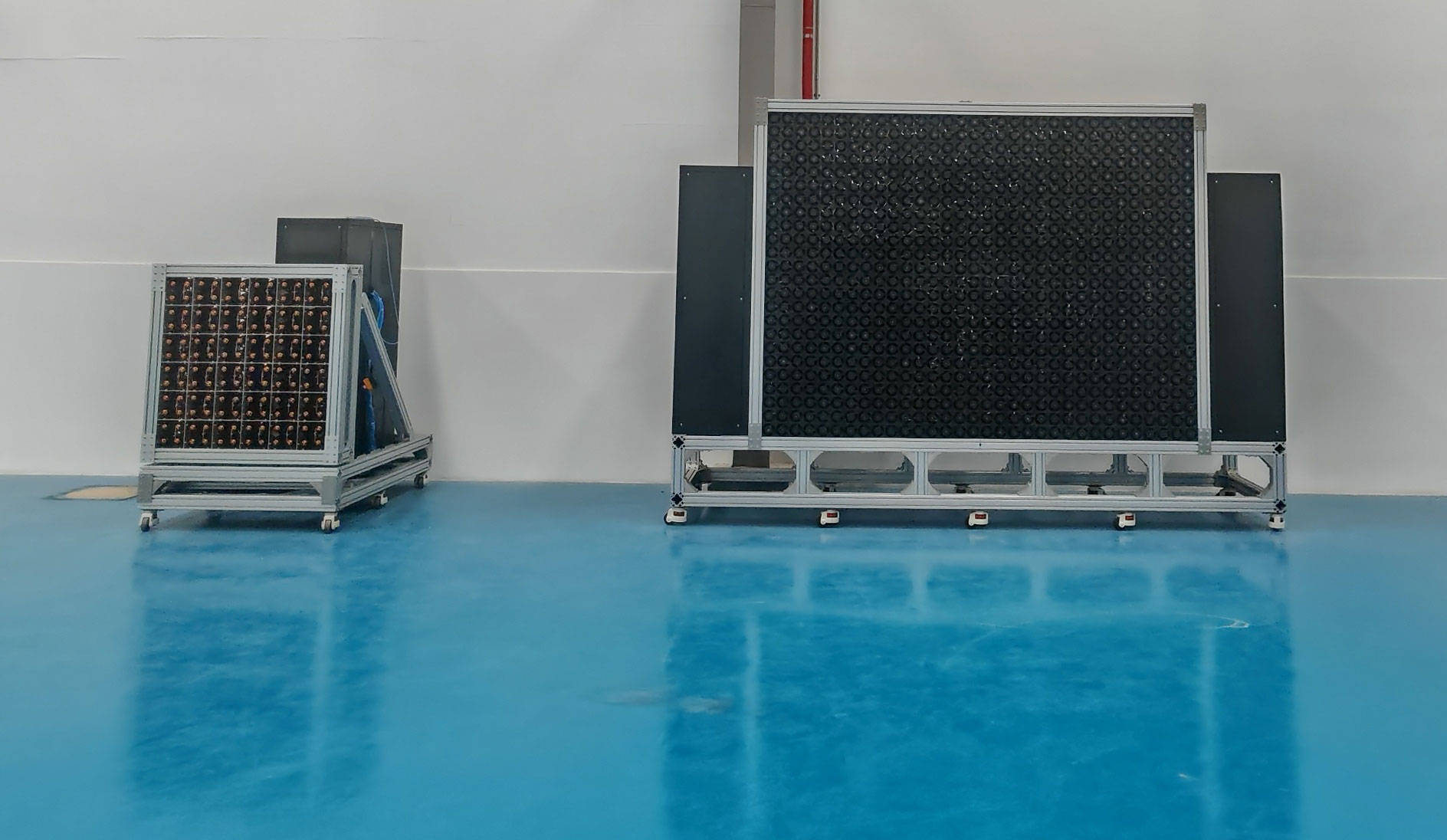

風墻系統作為核心設備，應優先采用模塊化設計以兼顧擴展性與溯源性。建議選用Windshaper等開放式風墻系統，通過可堆疊模組實現0-16m/s風速調節（可擴展至20m/s用于極duan測試），單模塊9個網格風扇單元獨立控制，可生成持續風、陣風、垂直切變風等復雜風廓線。關鍵配置需涵蓋三大模塊：
氣流控制模塊：配備0-90°萬向傾斜裝置，模擬無人機起降全階段風場；加裝蜂窩狀整流格柵與濾風裝置，將氣流均勻性誤差控制在±5%以內，同時去除≥0.3μm顆粒物，避免損傷無人機傳感器。
測量傳感系統：集成3-5臺超聲波風速儀（精度±0.1m/s，采樣頻率≥100Hz）、六軸加速度傳感器、紅外位置追蹤設備，同步采集風速、無人機姿態、電機轉速等參數，時間同步誤差≤1ms。
環境擴展組件：可選配造雨（降雨量1-100mm/h可調）、大霧（能見度50-500m可調）模擬裝置，配合恒溫恒濕機組（溫度-10℃~40℃，相對濕度20%~90%），滿足潮濕、低溫等復雜環境測試需求。
所有關鍵計量器具（如風速儀）須經法定計量機構校準，校準周期不超過12個月，建立“設備臺賬-校準記錄-維護計劃"全生命周期管理檔案。
（二）場地規劃與布局
場地需滿足固定性要求（提供6年以上產權證明或租賃合同），總面積不低于300㎡，遵循“功能分區、安全合規"原則劃分為三大區域：

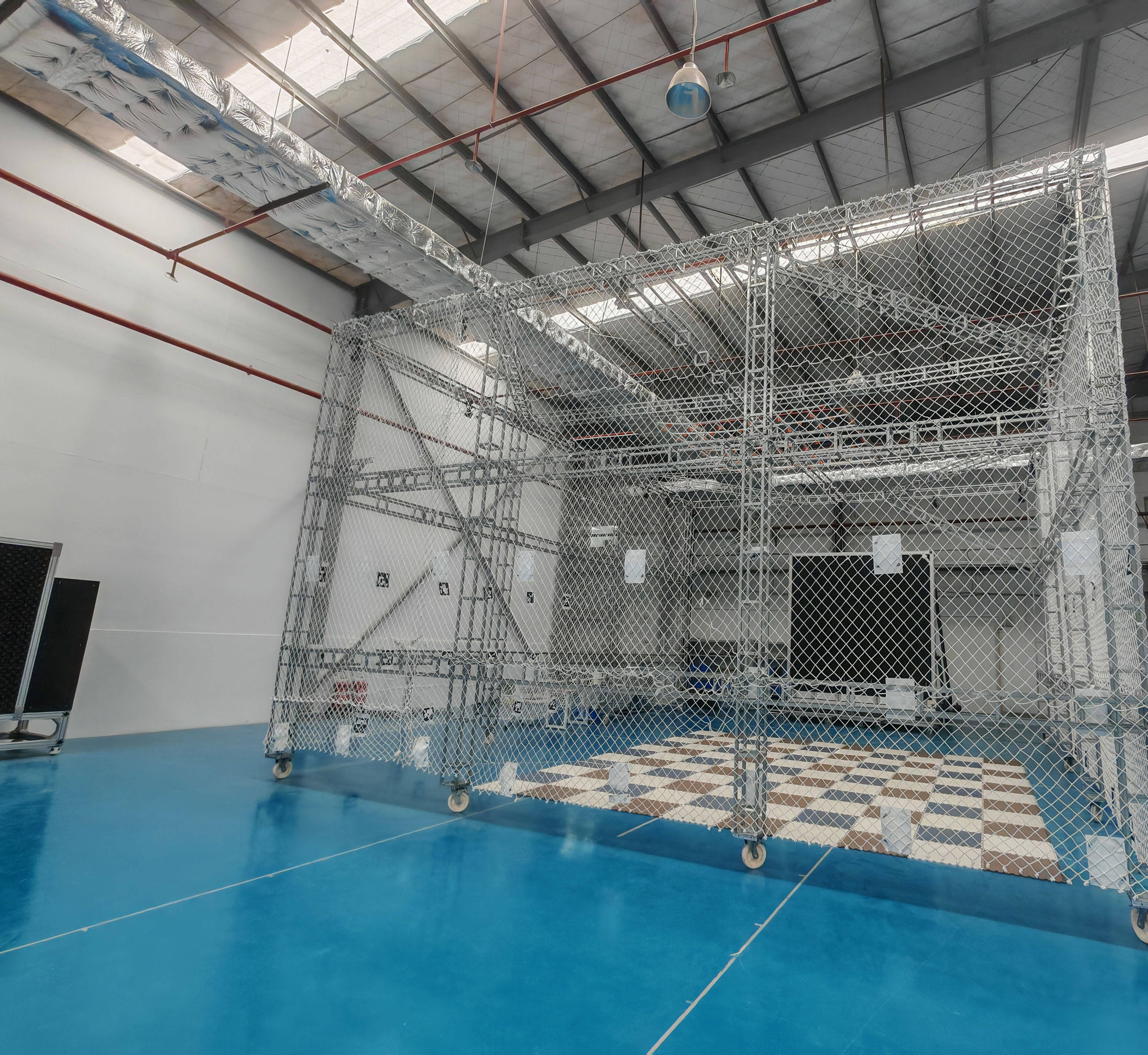

核心測試區：風墻系統安裝區域需預留不小于5m×3m×3m的測試空間，地面采用防靜電環氧地坪，四周設置高強度防護網（抗沖擊強度≥10J），頂部安裝應急停機裝置，后方設置5-8m長消聲衰減段避免氣流反射。
輔助功能區：包括控制室（放置數據采集終端與監控設備）、設備校準區（配備FLUKE 9100系列標準風速發生器）、樣品存儲區（溫濕度可控）及安全緩沖區（距離測試區不小于3m）。
環境控制區：通過中yang空調與新風系統維持氣壓86kPa-106kPa，配備隔音降噪設施確保室內噪音≤60dB，避免環境干擾影響測試精度。
（三）安全保障系統建設
針對無人機測試特性構建三重安全防線：主動防護層面，安裝紅外對射報警裝置與UWB空域虛擬邊界系統，無人機越界時自動觸發風墻停機或強制懸停；配備鋰電池專用滅火器與防爆隔離箱，應對電池起火風險。被動防護層面，墻面采用吸能材料，防護網頂部延伸至天花板，地面設置緩沖墊層降低墜落損傷。應急響應層面，制定《設備故障應急處置預案》，配備急救箱與應急通道，每季度開展實戰演練并留存記錄。
三、管理體系構建：夯實CNAS認可根基
規范化的管理體系是實驗室獲得CNAS認可的核心條件，需從人員、文件、質量控制三個維度系統搭建。
（一）人員能力保障體系
組建專業化團隊，至少配置6名全職技術人員，需具備航空航天、電子工程等相關專業本科及以上學歷，核心技術人員擁有3年以上無人機測試經驗。關鍵崗位設置技術負責人（中級以上職稱）、質量負責人（熟悉ISO/IEC 17025標準）、簽字人（滿足“本科學歷+5年經驗"要求），關鍵人員變動需及時報備CNAS。建立“崗前培訓-在崗考核-持續提升"機制，每年組織技術人員參加標準更新、設備操作等培訓，通過盲樣測試、實驗室間比對驗證能力。
（二）質量管理體系文件化建設
構建三級文件體系確保全流程可追溯：一級文件為質量手冊，明確質量方針與目標，涵蓋合同評審、不符合項控制等17個管理要素；二級文件為程序文件，制定《設備校準程序》《風場模擬有效性驗證程序》等20余項文件；三級文件為作業指導書，針對不同類型無人機編制專項測試規程，細化風廓線設置、樣品安裝等操作步驟。體系文件需經過審批、發放、修訂等受控管理，運行滿6個月后開展內部審核與管理評審。
（三）技術能力驗證與質量控制
建立“事前預防-事中控制-事后追溯"機制：事前對標準方法進行確認，非標方法需通過精密度、準確度等指標評估并報CNAS備案；事中測試前核查設備校準狀態與環境參數，測試中每5分鐘記錄風速穩定性數據，測試后雙人復核數據準確性；事后每年至少參加1次CNAS認可的能力驗證計劃（如無人機抗風等級評定比對），結果不滿意時啟動糾正措施。
四、CNAS認可申請與持續改進
CNAS認可是實驗室權wei性的核心背書，需遵循規范流程推進申請工作，并建立常態化改進機制保障持續運營。
（一）認可申請全流程
首先向CNAS提交意向表獲取認可準則與申請指南，完成實驗室自查；體系運行滿6個月且完成內審、管理評審后，提交申請表、體系文件、典型測試報告等材料，確保申請參數覆蓋核心測試能力；文件評審階段重點完善非標方法驗證資料，現場評審階段做好設備演示、人員考核等準備，對不符合項在規定期限內完成整改。
（二）獲證后持續運營管理
認可證書有效期內，每2年接受CNAS監督評審，提前梳理設備校準記錄、測試報告等資料；建立技術迭代機制，關注AI智能交互測試、數字孿生等前沿技術應用，縮短測試周期；定期開展客戶滿意度調查，根據行業需求拓展測試項目，實現實驗室能力的持續提升。
無人機風墻實驗室的建設是一項系統工程，需兼顧合規性、技術性與安全性，通過科學的前期規劃、精準的硬件配置、規范的管理體系與持續的能力提升，才能為無人機產業提供權wei的性能驗證服務，筑牢低空經濟高質量發展的安全基石。
